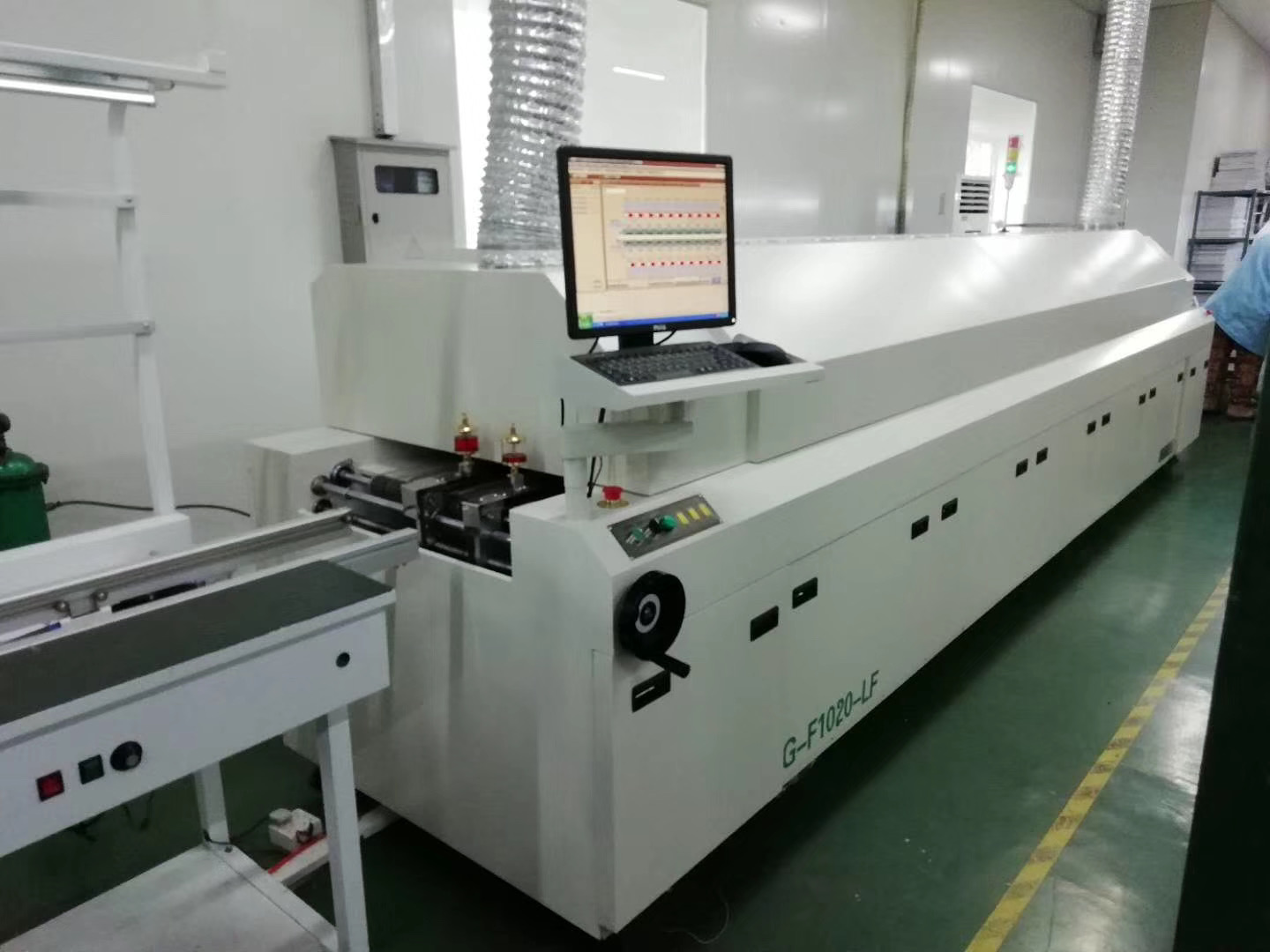

回流焊機是sm生產工藝中一款必不可少的焊接生產設備，它是把貼片元件安裝好的線路板送入回流焊機爐膛內經過高溫把用來焊接貼片元件的錫膏經過高溫熱風形成回流溫度變化的工藝熔融讓貼片元件與線路板上的焊盤結合然后冷卻在一起。下面由小編給大家科普一下回流焊機開機前的準備的調節操作流程。(如果您想了解更多回流焊，歡迎在線咨詢：400-9932 122)

回流焊機開機前的準備的調節操作流程

一、回流焊機開機前的準備有哪些

　　1、檢查各轉動軸軸承座的潤滑情況。

　　2、檢查傳輸鏈條轉動是否正常，保證其無擠壓、受卡現象，鏈條與各鏈輪嚙合良好。

　　3、清理干凈爐腔，不得將工作以外東西放人機器內。

　　4、每次使用設備前，要進行點檢，按點檢卡要求做好記錄。

二、回流焊機調節操作流程

　　1、將電源總開關(CONTROL)旋至ON擋，按下UPS電源開關，“UPSON”Is以上。機器進入運行狀態，進入控制系統主窗口。

　　2、檢查工作主畫面，設定PD3213B溫度、速度是否與所需印制板工作狀態相符。如不符，單擊“文件”，彈出下拉菜單，選擇“打開”命令，顯示“打開”對話框，單擊滾動條，選擇已存所需加熱參數文件。單擊“取消”按鈕，退回主窗口。

　　3、再次檢查工作主畫面，設定溫度、速度是否與所需印制板工作狀態相符。

　　4、選擇“面板”命令，顯示“操作面板”對話框。“手動/定時”開關：打向“手動”。“開機/關機”開關：打向“開機”。“加熱開/加熱關”開關：打向“加熱”，此時“風機”、“輸送”開關自動打開。設備開始運轉，三色燈塔黃燈亮。觀察設備運轉情況、加熱升溫情況，直至溫度達到設定值，燈塔綠燈亮。
